日前，中國建筑西南設計研究院有限公司主編，浙江中凱科技股份有限公司協編的 《常用電機CPS控制電路圖》由西南交通大學出版社出版發行。這是我國第一本結合新規范、新標準以中凱KB0為代表的控制與保護開關電器(CPS)建筑標準設計通用圖集。

《常用電機CPS控制電路圖》圖集號為西南19D301，分為19D301-1《常用風機CPS控制電路圖》和19D301-2《常用水泵CPS控制電路圖》兩部分。全書31萬余字，由西南建筑標準設計協作領導小組和四川西南建標科技發展有限公司組編。浙江中凱科技股份有限公司高級工程師李華民作為參編者對KB0（CPS）圖集協助主編單位做了大量設計和編撰工作。

中凱是國內CPS多功能電器的創造者和開拓者，是國家標準的主要參編者

中凱KB0（CPS）是中凱科技的標志性品牌符號，代表著控制與保護開關電器（CPS）產品的發展方向，促進了KB0（CPS）產品的普及應用。

中凱科技是具有自主創新能力的國家高新技術企業，是國內CPS 多功能電器的創造者和開拓者。中凱長期堅持研發新技術，開發新產品，開發開拓應用市場，經過持之以恒長期不懈的努力，中凱開發制造的以KB0為代表的多種產品已在各行各業廣泛應用，贏得了廣大客戶的高度好評和良好贊譽，“KB0”、“中凱”，“中凱KB0”品牌得到了市場高度認可，在國內市場有很高的知名度和影響力。

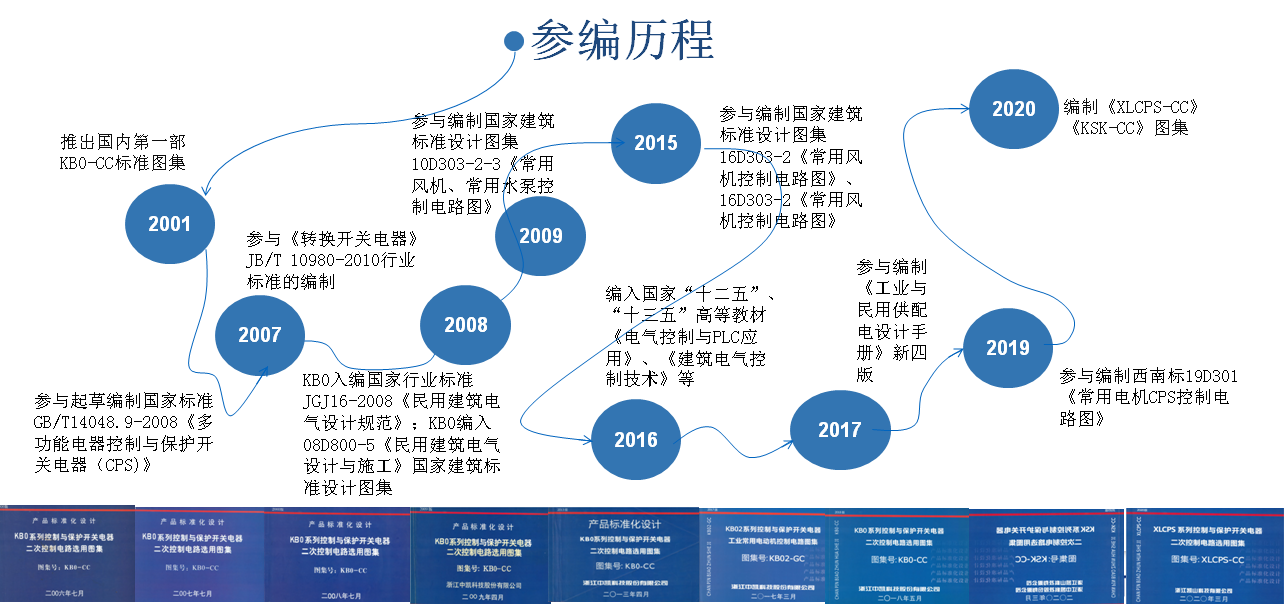

多年以來，中凱不僅做產品，并在做標準。主要參與起草編制多部相關國家標準。2008年，國內相關高等院校在教學中開始使用中凱KB0產品新技術授課；2016年，中凱KB0產品技術被編入國家普通高等教育“十二五”、“十三五”規劃教材和普通高等教育智能建筑規劃教材，中凱還參與了《建筑電氣控制技術》、《電氣控制與PLC應用》等高等教育教材的編制出版工作；2016年中凱承擔了國家住房與城鄉建設部《基于節能CPS的建筑消防設備智能控制系統研究》項目的研發任務，并通過部級驗收。

中凱是《控制與保護開關電器》GB/T 14048.9-2008國家標準的主要起草單位，參與了《轉換開關電器》JB/T 10980-2010行業標準的編制。中凱還參與了國家建筑標準設計圖集16D303-2《常用風機控制電路圖》、16D303-3《常用水泵控制電路圖》標準的編制、《工業與民用供配電設計手冊》新四版的編制，2008年中凱KB0控制與保護開關電器入編中華人民共和國行業標準JGJ16-2008《民用建筑電氣設計規范》，上述國家標準、圖集和規范的出版發行，很好地為設計研究單位選型應用KB0產品提供了方便，為客戶使用產品提供了解決方案，是為客戶提供的增值服務，使中凱KB0產品的應用上了新高度。

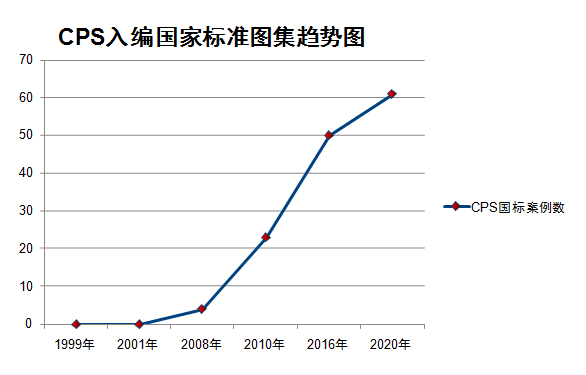

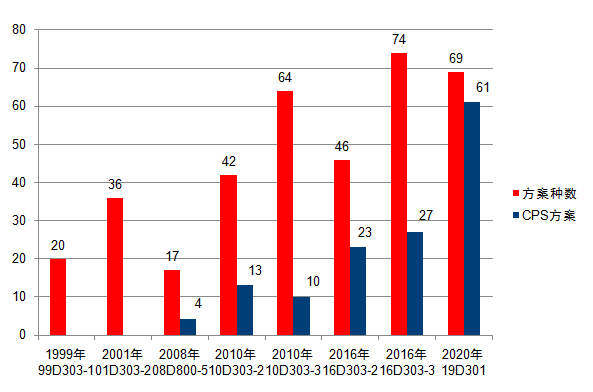

以中凱KB0為代表的CPS 進入國家建筑標準設計圖集趨勢

以中凱KB0為代表的CPS入編西南地區建筑標準設計通用圖集的特色

這次出版的西南《常用電機CPS控制電路圖》共計61種不同類型的常用電動機CPS控制電路圖。這是我國第一部結合新規范、新標準并以中凱KB0為代表的控制與保護開關電器(CPS)建筑標準設計通用圖集，該圖集內容豐富、設計新颕、實用、覆蓋面廣，為CPS這一大類電氣產品先進技術的發展和對設計人員、用戶直接選用提供了極大方便。

該圖集的風機電路圖部分根據風機、閥門不同情況和使用要求，設計了32種不同類型的控制電路圖，其中消防風機類14種、非消防風機類18種；水泵電路圖部分包含了消防泵、生活給排水泵、熱水循環泵、穩壓泵、排水泵和雨水提升泵6大類36種不同類型的控制電路圖，其中消防水泵類10種，非消防泵類19種。

風機類控制方案特點：

1、定時控制：包括由時間定時控制器對單臺風機進行直接控制、對平時兼消防兩用風機、排風兼排煙雙速風機的控制。例如在無BAS控制系統控制風機時，用時間定時控制器啟停風機；在各類消防風機CPS控制電路圖方案中，設計人員及用戶可選擇其中具有手/自動(帶有時間定時控制器，相當于巡檢）功能的控制方案電路圖，它具有的特點是當手動選擇開關SAC處于工作（消防自動控制）狀態時，平時由時間定時控制器（用戶現場設置周期啟停時間）啟停消防風機的功能，防止因消防風機長期不用，發生火災時消防風機因機電故障不能正常使用的安全隱患。

2、自動控制：發電機啟動控制發電機送風機；事故報警信號（包括燃?xì)庑孤┬盘枴⒂泻怏w泄漏等信號）控制平時兼事故兩用風機。

3、有多種按照風機、閥門（單相或三相電動閥、電磁閥）的類型和控制方式，根據風機控制方案，在該圖集選擇表中查詢電路功能描述，選擇對應的方案號。

水泵類控制方案特點：

1、根據《消防給水及消火栓系統技術規范》GB50974-2014規定：消防水泵控制柜應設置機械應急啟泵功能，并應保證在控制柜內的控制線路發生故障時由有管理權限的人員在緊急時啟動消防水泵。在該圖集消防水泵控制電路圖中的CPS主回路對全壓啟動或星三角減壓啟動一次系統電路圖中，有用低壓斷路器組成的應急啟動柜與CPS配套使用的示意圖，供設計人員和用戶參考使用，以及對消防水泵星三角減壓啟動時，與其消防水泵控制柜配套的機械應急啟動裝置在操作時的注意事項等等。

2、生活水泵一用一備軟啟動控制電路圖，CPS可對大容量生活水泵軟啟動控制與保護。

3、在兩用一備消防水泵全壓啟動、星三角減壓啟動控制電路圖中，因手動選擇開關(SAC)檔位較多，為了方便使用，增加了手動選擇開關（SAC）檔位功能描述。

該書的《常用風機CPS控制電路圖》適用于一般工業與民用建筑3/N/PE～220V/380V  50Hz系統內常用風機的控制。風機電動機按～380V三相異步籠型電動機設計。《常用水泵CPS控制電路圖》適用于一般工業與民用建筑3/N/PE～220V/380V  50Hz系統內常用水泵的控制。水泵電動機按～380V三相異步籠型電動機最大容量為110kw設計。該書的出版為業內設計人員和客戶提供了極大的參考依據和文獻價值。
